¢Â ELECTRIC ACTUATED BALL VALVE (KSB 2308)

DHBV-5000


¡Ý Explanation of the goods
Actuater Ball Valve
  * As it contacts with brasspipe, only welding valve with brass pipe.
  ..easy construct and reduce date of the buiding
  * After contact no leakage, reasonable price, excellent constrcut.
  * Easy and instant operation, turn on handle to 90¢ª open and close perfectly

¡Ý SPECIFICATIONS
MODEL NO.
NOM. DIA
NOM. PRESS
MAX. WORKING PRESS.
MAX. WORKING TEMP.
FLUID
END
CONNECTION
DHBV-5000
15A -25A
(1/2"~1")
10kgf /§²
(150 PSI)
14kgf /§²
(200 PSI)
80¢ªC(176¢ªF)
Hot water and Gases Headers
KSB 0222
(TAPER PIPE
THREADS)

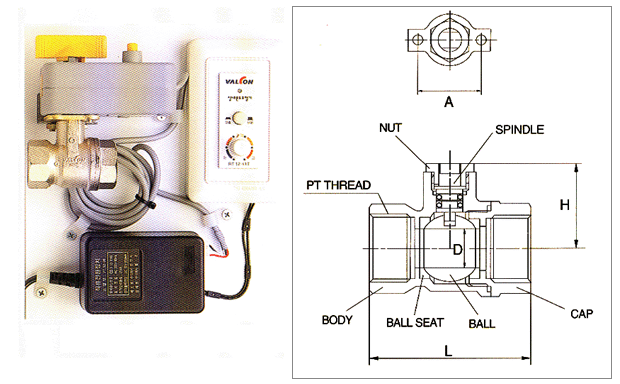

¡Ý DIMENSIONS
UNIT:mm
NOM.DIA
ORIFICE
FACE TO FACE
CENTER TO HANDLE
CONNECTION
REMARKS
D
L
h
PT-THERAD
15A(1/2)
10.1
63
28
PT 1/2 - 14
.
20A(3/4)
15.1
63
33
PT3/4 - 14
.
25A(1)
20.2
76
37
PT 1- 11
.
